架空線路的防雷保護-點一下這個了解(連載5)【易造防雷】

（1）由于桿塔高度及保護角增加，雷電越過避雷線直擊導線的概率即增大。隨著H/h此值的下降（H為雷云定位高度；h為避雷線高度），要保證對導線同樣的遮蔽可靠性，需要減小避雷線的保護角。但是這種桿型相反地增大了保護角。

（2）這種桿型采用了小型X—4.5型絕緣子，但絕緣子的片數不變。因此絕緣子串的高度減小，其50%的沖擊放電電壓也相應地按比例減小。

（3）隨著桿塔高度的增加，在雷擊線路時開始出現了預放電時間極短的沿絕緣子串瓷裙串瓷閃絡的放電，因而使線路閃絡的次數增多。這種閃絡的原因尚未徹底查明。但是已經證明它與桿塔的接地電阻無關。

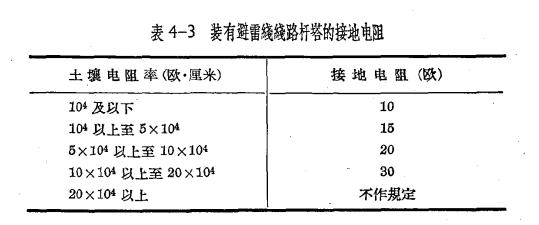

由于上述原因，使單根避雷線桿塔的線路的單位遮斷次數大為增加。為了提高220kv及以上線路的耐雷性，可以仍然采用雙根避雷線的門型桿塔。隨著土壤電阻率的增加，接地裝置的費用也要增加。在高土壤電阻率的地區要得到10Ω的沖擊接地電阻是十分困難的，因此規程中根據不同的土壤電阻率，對裝有避雷線接路桿塔接地裝置的工頻接地電阻R_~的zui大容許值（不連避雷線測量）作了規定，如表4—3所示。當ρ在5×10⁴Ω·cm以下時（相當于1～3類土壤地區），桿塔的沖擊接地電阻尚在10Ω以內；當ρ在20×l0⁴Ω·cm及以上時，桿塔的接地電阻不作規定。在這樣的地區，由于R_~很高，避雷線的保護效果不大。（未完待續）

架空線路的防雷保護
