三、避雷針的構造與應用

防雷設備的構造與運行-避雷針及避雷線，露天變電所的直擊雷保護，通常采用避雷針而不宜采用避雷線，這是因為避雷線有發生斷線而造成嚴重事故的危險。

對于架空線路，由于避雷針投資過高，安裝比較困難，除了特殊情況如發電廠直配線路線段或輸電線路上個別雷害嚴重地段采用外，一般均架避雷線進行保護。

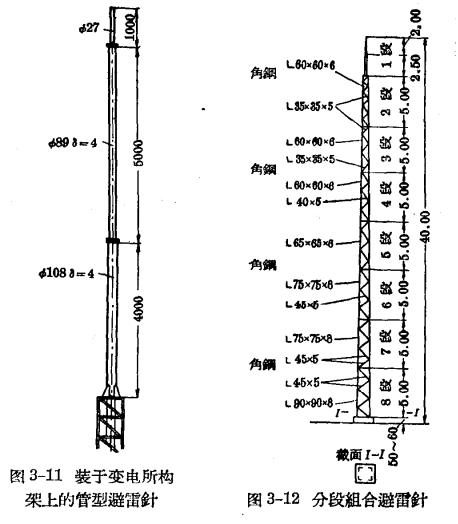

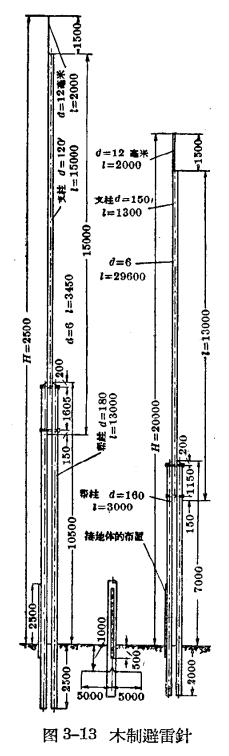

避雷針可以做成獨立的結構，也可以裝在建筑物或變電所的構架上，以節約器材和投資。構架避雷針一般采用5～10m的高度，用鐵管數節焊接成望遠鏡狀，如圖3—11所示。獨立避雷針可采用鐵管、鐵塔、木桿及鋼筋混凝土桿等各種結構。鐵管型避雷針常用的有20～30m高度，安裝在混凝土的基礎上。更高的避雷針多為鐵塔型結構，圖3—12系由5m長各段組成的40m高的避雷針。木質避雷針多采用接腿的方法使其高度達到20～25m（如圖3—13)，避雷針頂端裝有金屬棒，與接地引下線連接。接地引下線應短而直，避免轉彎和穿越鐵管等閉合結構，以便減少其電感。引下線一般采用截面不小于30～35mm²的鍍鋅鐵線或扁鐵敷設。鋼筋混凝土桿避雷針可以做成空心拔梢或格狀的結構，并利用其焊接的鋼筋作為接地引下線。如果鋼筋不是焊接的，應敷設專用的接地引下線。鋼筋混凝土的避雷線有推護簡便和使用年限長的優點，材料供應問題也不大，因此目前在電力系統內值得采用。

金屬避雷針應該涂鋅或涂漆(zui好涂鋅），木質避雷針應經過良好的防腐處理。無論哪種避雷針，均應裝設良好的接地裝置；此外，避雷針的結構還應考慮到維護檢修的條件，例如對管型避雷針鐵管部分應采用較大截面，防止因腐蝕而影響強度，其支架與鐵管連接部分應便于拆卸，以利檢修。又如混凝土桿避雷針應裝設必要的腳釘，以便攀登。金屬或木桿避雷針，應該考慮將來油漆或更換木材的方便。

避雷針頂端的雷電接受器可用鐵棒或鐵管（端部打扁）制成，不必將它仍加工成好或放射針的形式，更不必用銅材來制造。因為我們前面已理敖過，避雷針的引雷作用主要決定于整個避雷針與雷云先驅之間的電場關系，頂端的形狀實際上對它并不發生影響。為了積累避雷針的運行經驗，在其引下線上應該安裝磁鋼棒。（未完待續）

-End-
