浪涌保護器作為限制過電壓的防雷裝置，在GB18802.1《低壓配電系統的電涌保護器性能要求和試驗方法》中,依據內部結構特點和使用材料的不同分為三種：電壓限壓型SPD、電壓開關型SPD、復合型SPD。后備保護器作為SPD的外部脫離裝置，僅限于限壓型和復合型spd的后備保護。為什么SCB后備保護器只能用于限壓型和復合型spd的后備保護呢？今天易造科技為大家?guī)?lái)以下的內容分享：

1、后備保護器SCB的作用

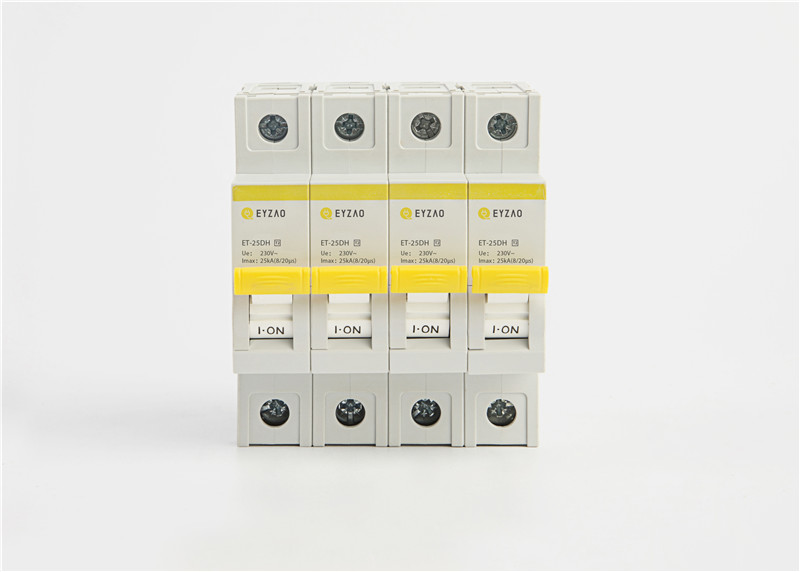

專用后備保護器SCB作為浪涌保護器的外置脫離器，當雷電流經過浪涌保護器時不動作，從而使線路始終處于防雷保護狀態；當工頻短路電流經過是0.1S內速斷，防止SPD起火，從而保護線路和設備的安全。

2、后備保護器SCB的工作原理

后備保護器安裝在浪涌保護器的前端，作為浪涌保護器的過電流保護裝置，根據線路中雷電流和工頻電流在時間上的不同變化率這一特性進行工作。

線路中通過雷電流時，后備保護器中的氣放管被擊穿導通，此時后備保護器內部的線圈兩端只有10-20V 的電弧電壓，且雷電流通過電路的持續時間是微秒級，達不到電磁鐵動作所需的時間量，雷電流通過氣放管順利泄放。

如果線路中通過工頻電流，在電磁鐵線圈兩端產生的電壓不足以擊穿放電間隙，工頻電流到達分?jǐn)嚯娏鏖撝担瑒?dòng)鐵芯會迅速發生動作，后備保護器速斷。

3、為什么SCB后備保護器僅限于限壓型和復合型spd的后備保護

電壓限制型SPD常用的非線性元件是壓敏電阻和抑制二極管，沒有電涌時呈高阻抗，隨著電涌電流和電壓的上升，SPD的阻抗會持續減小。當SPD開始劣化，通過SPD的工頻電流會不斷增大，直到抵達后備保護器的短路電流閾值，此時后備保護器會斷開，保護線路和設備的安全，保證防雷有效。因此，限壓型SPD可以使用SCB作為其專用后備裝置。

為什么SCB后備保護器僅限于限壓型和復合型spd的后備保護,復合型SPD中使用了電壓限制型SPD常用的非線性元器件，又使用了電壓開關型SPD的常用元件，因?yàn)楫a(chǎn)品的獨特工藝能做到大通流、無續流、低UP，不會導致后備保護器誤動作導致防雷失效，因此復合型SPD能使用SPD專用后備保護器（SCB）作為過電流保護裝置。

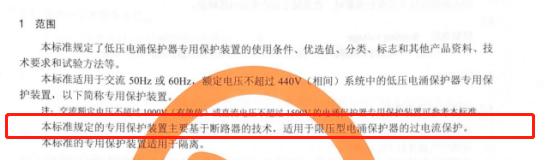

NB/T42150《低壓電涌保護器專用保護裝置》規定：

為什么SCB后備保護器僅限于限壓型和復合型spd的后備保護,電壓開關型SPD常用的元件有放電間隙、氣體放電管、晶閘管和雙向三晶閘管，在沒有電涌時呈高阻抗。但是電壓開關型SPD的缺點是：在雷電流通過后會產生續流，導致SPD專用后備保護器誤動作。因此后備保護器SCB用于電壓開關型SPD時，會造成頻繁的誤動作，如果安裝了SCB，會導致雷電通道受阻。尤其在無人值守的地方，SCB跳閘，無法被及時發現，將會產生嚴重的安全隱患。我們?cè)谶x擇浪涌保護器和后備保護器配套時，需要特別注意：開關型SPD不能配合后備保護器SCB，只能選用常規的短路器或者熔斷器作為其后備保護裝置。
