浪涌保護器也叫SPD、電涌保護器，防雷器等，主要作用是在線路中泄放雷電流，保護建筑設施、電子器件免受直擊雷和感應雷的損害。目前，市面上的SPD設計形式主要分為PN和P型，如3PN和4P，1PN和2P。

以3PN和4P為例，兩者外觀相似，功能相同，都能很好的實現對建筑和設備的保護，但是，在實際設計選型時，還是會有人對這兩款產品的區別產生迷惑，今天，我們就從原理和結構、接線形式與應用的系統方面徹底剖析一下這兩款產品到底有什么區別。

一、原理和結構：

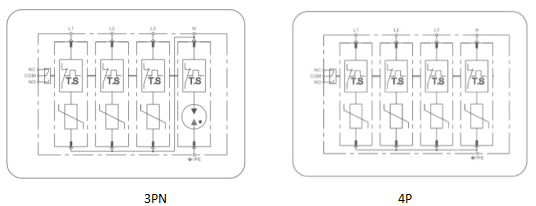

4P的SPD選用的是4片完全一樣的SPD，每一片SPD在材料和參數上都是完全一致，而3PN則是采用的是兩個電壓等級的SPD組合而成，其中三片完全一致，用于對L-N之間的保護，另外一片采用另外的電壓等級來對N-PE之間進行保護。如下：

由原理圖可看出，3PN采用的是3片壓敏電阻加一個放電管形式，而4P采用的是4片壓敏電阻。

二、接線保護模式：

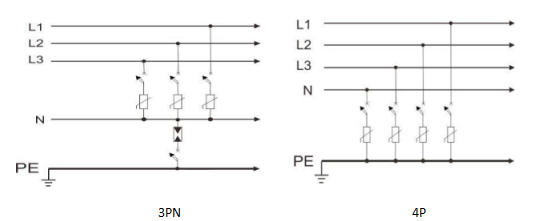

接線形式如下：

3PN                                 4P

由上圖可看出，3PN實現了L-N差模保護和N-PE共模保護，而4P只實現了L-PE、N-PE的共模保護，沒有差模保護。

三、應用系統：

1、TT系統中，SPD安裝在RCD（剩余電流保護器）前方的情況下，必須選用3PN；

2、TN系統選用4P；

3、TT系統選用3PN

4、IT系統選用4P。
